1. 大型新風交換器基本結構

新風換熱器主要由換熱系統、動力系統、過濾系統、控制系統、降噪系統和箱體組成。

1. 換熱系統

目前，國內外新風換氣器采用的熱交換器有靜態和旋轉式兩種，其中旋轉式熱交換器也屬于旋轉式。從正常使用和維護的角度來看,靜態類型比扶輪類型,但超過2×10000 m3 / h大型機,通常只能依靠回轉式熱交換器來實現,因此可以說,靜態類型和旋轉類型都有自己的優點和缺點

新風交換器采用叉流和靜態板式換熱器，便于在設備內布置風道，減少整機體積。即冷熱氣體的運動方向是相互垂直的，其氣流在湍流邊界層內屬于對流換熱性質。

因此，充分的熱交換可以達到更高的節能效果。

2. 電力系統

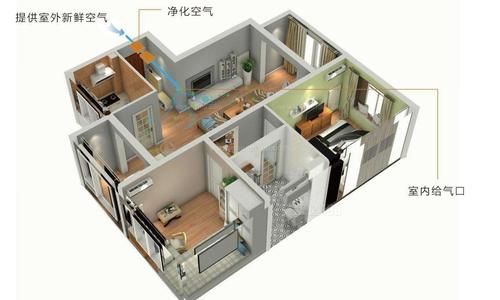

新風風機動力部分采用高效率(指高效率)率、降噪風機。為保證室內空氣質量，新風機組設置室內空間集中新風系統，主機送風和處理新風稱為新風機組。強制標準的室外新鮮空氣經過過濾、凈化和換熱處理后進入室內，室內有害氣體經過過濾、凈化和換熱處理后將被驅逐出室內。

3.控制系統

(1)新風換氣器采用可靠的電氣元件，通過安全可靠的壽命名稱運行，實現對不同風量的控制。

(2)根據不同的使用環境采用不同的控制方法。

(3)可實現自動、定時、預置。空調機組和新風機組都常用并安裝風扇箱。新風機組和空調機雖有不同之處，但在功能上可以相互補充。建議同時安裝新風機組，然后在每個房間分別安裝風機盤管，互相學習，達到更節能、更舒適的目的。

4. 過濾系統

新風交換器的過濾系統分為初效、中效、次效和高效四種過濾器。空氣過濾器安裝在兩個進氣口的空氣換熱器,可有效過濾塵埃顆粒,纖維和其他雜質,有效防止灰塵和其他雜質的室外空氣進入房間達到凈化的目的,并確保主引擎的換熱部分附有污垢,影響設備的性能。

5、外殼

新風交換器外殼采用柜式框架結構。為保證室內空氣質量，新風機組設置室內空間集中新風系統，主機送風和處理新風稱為新風機組。不同材質，如冷板噴塑、不銹鋼板等，也可根據用戶的實際需要選用。

6. 降噪系統

新風交換器外殼內側粘貼聚乙烯泡沫材料，鈑金件連接處采用長效密封材料，可有效降低整機噪音(dB)。
